Eficacia excelente de la transferencia de calor:
Superficies internas y externas lisas Con espesor de pared consistente minimizar la resistencia térmica y maximizar el calor Coeficientes de transferencia, mejorando la eficiencia general del sistema y reduciendo la energía Consumo.
Resistencia a la corrosión excepcional:
Excelente resistencia a las picaduras, Corrosión de grieta, y oxidación en una amplia gama de ambientes, incluyendo Agua dulce, agua de mar, medios químicos y atmósferas de alta temperatura.
Fuerza de alta temperatura:
Mantiene propiedades mecánicas en Temperaturas elevadas de hasta 870 °C (1600 °F), adecuadas para Servicio de alta temperatura del cambiador de calor.
Soldabilidad y formabilidad:
Grados de acero inoxidable austenítico Ofrezca la soldabilidad superior para ensamblar del tubo-a-tubesheet y excelente Conformabilidad para expansión del tubo, laminación y doblez en U.
Exactitud dimensional de la precisión:
Tolerancias estrictas en exterior El diámetro (OD), el espesor de la pared y la concentricidad aseguran un ajuste adecuado en el tubo Hojas y rendimiento de transferencia de calor consistente.
Acabado de la superficie interna lisa:
Baja rugosidad superficial (Ra ≤ 0.4μm Disponible) reduce el ensuciamiento, mejora la capacidad de limpieza y mejora la transferencia de calor Eficiencia, particularmente para aplicaciones sanitarias y de alta pureza.
Certificación internacional:
Los tubos pueden ser certificados por ABS, BV, DNV, LR, GL, RINA, CCS, KR y NK, Y cumplir con ASME Código de calderas y recipientes a presión, NORSOK y estándares PED 2014/68/EU.
Los tubos del cambiador de calor del acero inoxidable Producido por Womic Steel se ajusta a las especificaciones internacionales múltiples usadas En equipos de transferencia de calor, recipientes a presión y aplicaciones de calderas:
|
Estándar |
Descripción |
Grado/material equivalente Número |
|
ASTM A213 / ASME SA213 |
Sin fisuras ferrítico y austenítico Caldera del acero de aleación, sobrecalentador, y tubos del cambiador de calor |
TP304/304L, TP316/316L, TP321/321H, TP347/347H, TP310S |
|
ASTM A269 / ASME SA269 |
Austenítico sin costura y soldada Tubos del acero inoxidable para el servicio general |
TP304/304L, TP316/316L |
|
ASTM A249 / ASME SA249 |
Caldera de acero austenítico soldada, Sobrecalentador, cambiador de calor, y tubos del condensador |
TP304/304L, TP316/316L, TP321, TP347 |
|
En 10216-5 |
Tubos inconsútiles del acero inoxidable para Propósitos de la presión |
1,4301/1,4307, 1,4401/1,4404, 1,4541, 1,4550 |
|
DIN 17458 |
Austenítico inoxidable sin costura Tubos para los propósitos de la presión |
X2CrNi18-9, X5CrNi18-10, X5CrNiMo17-12-2, X2CrNiMo17-12-2 |
|
JIS G3463 |
Caldera de acero inoxidable y calor Tubos del cambiador |
SUS304TB, SUS304LTB, SUS316TB, SUS316LTB, SUS321TB, SUS347TB |
|
GB/T 13296 |
Tubos inconsútiles del acero inoxidable para Caldera y cambiador de calor |
06Cr19Ni10, 022Cr19Ni10, 07Cr17Ni12Mo2, 022Cr17Ni12Mo2 |
|
ISO 9329-4 |
Tubos sin soldadura para presión Propósitos-acero inoxidable austenítico |
X2CrNi18-9, X2CrNiMo17-12-2 |
Estas normas garantizan que el acero inoxidable Los tubos del cambiador de calor cumplen los requisitos globales para la composición química, Rendimiento mecánico, exactitud dimensional, prueba hidrostática, y Examen no destructivo.
Se pueden personalizar diferentes especificaciones Según requisitos especiales.
|
Estándar de ejecución |
Estándar principal |
Grado estándar |
|
ASTM (Estados Unidos) |
ASTM A213, A269, A249, A312, A450, A1016 |
TP304/L, TP304H, TP316/L, TP316H, TP316Ti, TP321/H, TP347/H, TP310S, TP317L |
|
ASME (Estados Unidos) |
SA213, SA249, SA268, SA789, SA790 |
TP304/L/H, TP316/L/H/Ti, TP321/H, TP347/H, S31803, S32205, S32750, S32760 |
|
EN / DIN (Europa) |
EN 10216-5, EN 10217-7, EN 10312 |
X2CrNi18-9 (1,4307), X5CrNi18-10 (1,4301), X2CrNiMo17-12-2 (1,4404), X5CrNiMo17-12-2 (1,4401), X6CrNiMoTi17-12-2 (1,4571) |
|
JIS (Japón) |
JIS G3463, JIS G3459 |
SUS304TB, SUS304LTB, SUS316TB, SUS316LTB, SUS321TB, SUS347TB, SUS310STB |
|
GB (China) |
GB/T 13296, GB/T 14976, GB5310 |
06Cr19Ni10, 022Cr19Ni10, 07Cr17Ni12Mo2, 022Cr17Ni12Mo2, 07Cr19Ni11Nb |
|
ISO (Internacional) |
ISO 9329-4, ISO 1127 |
X2CrNiMo17-12-2, X2CrNi18-9, X2CrNiMoN22-5-3 |
|
Elemento |
C |
Mn |
P |
S |
Si |
Cr |
Ni |
Mo |
Ti |
Nb |
|
TP304 |
≤ 0,08 |
≤ 2,00 |
≤ 0.045 |
≤ 0.030 |
≤ 1,00 |
18.0-20.0 |
8,0-11,0 |
-- |
-- |
-- |
|
TP304L |
≤ 0,03 |
≤ 2,00 |
≤ 0.045 |
≤ 0.030 |
≤ 1,00 |
18.0-20.0 |
8,0-12,0 |
-- |
-- |
-- |
|
TP316 |
≤ 0,08 |
≤ 2,00 |
≤ 0.045 |
≤ 0.030 |
≤ 1,00 |
16.0-18.0 |
11.0-14.0 |
2,0-3,0 |
-- |
-- |
|
TP316L |
≤ 0,03 |
≤ 2,00 |
≤ 0.045 |
≤ 0.030 |
≤ 1,00 |
16.0-18.0 |
10,0-14,0 |
2,0-3,0 |
-- |
-- |
|
TP321 |
≤ 0,08 |
≤ 2,00 |
≤ 0.045 |
≤ 0.030 |
≤ 1,00 |
17.0-19.0 |
9,0-12,0 |
-- |
≥ 5 ×C |
-- |
|
TP347 |
≤ 0,08 |
≤ 2,00 |
≤ 0.045 |
≤ 0.030 |
≤ 1,00 |
17.0-19.0 |
9.0-13.0 |
-- |
-- |
≥ 10 ×C |
Nota: El menor contenido de carbono en TP304L Y TP316L minimiza la precipitación del carburo durante la soldadura, proporcionando realzado Resistencia a la corrosión intergranular en comparación con los grados estándar, especialmente En entornos de servicio soldados o de alta temperatura. TP321 y TP347 son Grados estabilizados con adiciones de titanio o niobio, ofreciendo superior Resistencia a la corrosión intergranular en servicio de alta temperatura.
Los tubos del cambiador de calor del acero inoxidable ofrecen Fuerza y ductilidad equilibradas, haciéndolos convenientes para formar, Expansión en hojas de tubo, y servicio de alta temperatura.
|
Propiedad |
Unidad |
TP304 |
TP304L |
TP316 |
TP316L |
TP321 |
TP347 |
|
Resistencia a la tracción (min) |
MPa |
≥ 515 |
≥ 485 |
≥ 515 |
≥ 485 |
≥ 515 |
≥ 515 |
|
Fuerza de rendimiento (min) |
MPa |
≥ 205 |
≥ 170 |
≥ 205 |
≥ 170 |
≥ 205 |
≥ 205 |
|
Alargamiento (min) |
% |
≥ 35 |
≥ 35 |
≥ 35 |
≥ 35 |
≥ 35 |
≥ 35 |
|
Dureza (Brinell, max) |
HBW |
≤ 201 |
≤ 201 |
≤ 201 |
≤ 192 |
≤ 201 |
≤ 201 |
|
Densidad |
G/cm³ |
7,93 |
7,93 |
7,93 |
7,93 |
7,93 |
7,93 |
|
Gama de fusión |
°C |
1400-1450 |
1400-1450 |
1375-1400 |
1375-1400 |
1400-1425 |
1400-1425 |
|
Conductividad térmica (100 °C) |
W/m · K |
16,2 |
16,2 |
16,3 |
16,3 |
16,1 |
16,1 |
Tratamiento térmico
Condición:
Los tubos del cambiador de calor del acero inoxidable son solución recocida en las temperaturas siguientes
Seguido de enfriamiento rápido (enfriamiento por agua o enfriamiento rápido por aire):
|
Grado |
Temperatura de recocido de la solución |
|
TP304 / TP304L |
1010-1080 °C |
|
TP316 / TP316L |
1040-1080 °C |
|
TP321 / TP321H |
°C 1050-1100 |
|
TP347 / TP347H |
°C 1050-1100 |
Este tratamiento térmico:
1. Restaura Resistencia a la corrosión completa disolviendo los carburos del cromo.
2. Alivia Tensiones internas del dibujo frío o del pilering frío.
3. Enhances Ductilidad para la expansión del tubo y el laminado en láminas de tubo.
4. Previene Corrosión intergranular después de la soldadura y el servicio de alta temperatura.
Condición de entrega:
Los tubos se suministran normalmente en la condición recocida y decapada de la solución, proporcionando a
Superficie limpia, lisa y resistencia a la corrosión excelente. A petición, acabado recocido brillante (BA)
Se puede proporcionar para aplicaciones que requieren superficies internas ultra limpias. Los acabados pulidos son
También disponible para mejorar la limpieza y reducir el ensuciamiento.
El acero de Womic adopta la producción avanzada Tecnología para asegurar cada tubo del cambiador de calor del acero inoxidable resuelve exacto Especificaciones con calidad superficial impecable y exactitud dimensional exacta.
· Selección de la materia prima: Acero inoxidable de alta calidad Palanquillas de molinos certificados (Baosteel, TISCO, POSCO, Outokumpu) con certificado Composición química y trazabilidad.
· Calefacción y piercing: palanquillas calentadas a un controlado Temperatura y perforado usando un molino perforador rotatorio para formar conchas huecas.
· Laminación en caliente: Conchas alargadas y laminadas a Tamaño intermedio deseado.
· Dibujo en frío/Pilering en frío: Tubos refinados para precisar Dimensiones con acabado superficial mejorado. Pases múltiples con intermedio El recocido se puede utilizar para requisitos de tolerancia apretados.
· Solución de recocido: Tratamiento térmico para restaurar Resistencia a la corrosión y ductilidad. Realización en hornos de atmósfera controlada Para un acabado recocido brillante.
· Decapado y pasivación: eliminación de óxidos y creación de Película pasiva para la protección contra la corrosión realzada. Para el acabado BA, el decapado es Omitido.
· Enderezamiento y Dimensional Calibración: Asegura Redondez, rectitud, y uniformidad constantes de la pared. Especial atención a Tolerancia OD para el accesorio de la hoja de tubo.
· Corte y acabado final: tubos cortados a longitudes precisas con Extremos cuadrados, desbarbados y preparados para la inserción de la lámina de tubo.
· Inspección final y marcado: Cada tubo probado, marcado con Grado, número de calor, estándar y dimensiones del tubo antes del embalaje.
Este proceso garantiza un agujero interno liso, Alta integridad estructural, exactitud dimensional exacta, y excepcional Resistencia a la corrosión en todos los lotes de calor de acero inoxidable de Woman Steel Tubos del cambiador.
El acero de Womic utiliza el estado de la técnica Tecnología de fabricación para asegurar cada cambiador de calor soldado con autógena del acero inoxidable El tubo cumple especificaciones exactas y entrega calidad superficial excelente y Rendimiento.
1. selección de materia prima: acero inoxidable de alta calidad Tiras/bobinas de los proveedores certificados (e.g., Baosteel, TISCO, POSCO, Outokumpu.
2. rajar y desenrollar: La bobina de acero se raja a la Requerido ancho y desenrollado para la alimentación en el molino de formación.
3. formación y soldadura: La tira se forma progresivamente En una forma cilíndrica y los bordes se sueldan juntos usando TIG avanzado O técnicas de soldadura de plasma para crear una costura de soldadura sólida con penetración completa.
4. tratamiento de costura de soldadura: se elimina el cordón de soldadura externa Para lograr una superficie lisa al ras con el metal base. El cordón interno puede ser Controlado o eliminado para aplicaciones que requieren un orificio interno liso.
5. recocido de la solución: Un proceso completo del tratamiento térmico es Aplicado para disolver los carburos, para restaurar resistencia a la corrosión, y para aliviar Tensiones de soldadura y formación. Para tubos de intercambiador de calor soldados, esto es Crítico para la resistencia a la corrosión de la zona de soldadura.
6. tamaño y calibración: El tubo se pasa a través de un Dimensionamiento del molino para lograr el diámetro exterior y la redondez precisos finales. OD La tolerancia puede ser tan estrecha como ± 0,05mm.
7. enderezamiento: El tubo se endereza para asegurar Linealidad óptima para la inserción de la lámina de tubo.
8. prueba no destructiva (NDT) : Se examina la costura de la soldadura Usando la prueba de la corriente de Foucán (ECT) o la prueba ultrasónica (UT) para asegurar integridad Y calidad. Se prueba el 100% de la longitud del tubo.
9. prueba hidrostática: Cada tubo es presión probada a Verificar la integridad hermética.
10. inspección y marcado final: Cada tubo experimenta dimensional Controles (OD, WT, longitud), inspección visual (superficie interna y externa), y Está marcado con el grado, el número de calor y las normas pertinentes antes del envasado.
Este proceso controlado garantiza una Costura de soldadura con la penetración completa, exactitud dimensional excelente, lisa Superficie interna, y resistencia a la corrosión superior para cada lote de Woman Tubos de intercambiador de calor de acero inoxidable soldados de acero.
Outside Diameter (OD) : 6.0mm – 114.3mm (1/4″ – 4″)
Common sizes: 9.53mm (3/8″), 12.70mm (1/2″), 15.88mm (5/8″), 19.05mm (3/4″), 25.40mm (1″), 31.80mm (1-1/4″), 38.10mm (1-1/2″), 44.50mm (1-3/4″), 50.80mm (2″)
Wall Thickness (WT) : 0.5mm – 5.0mm (BWG 8 – BWG 26)
Common BWG gauges: 10, 11, 12, 13, 14, 15, 16, 18, 20, 22

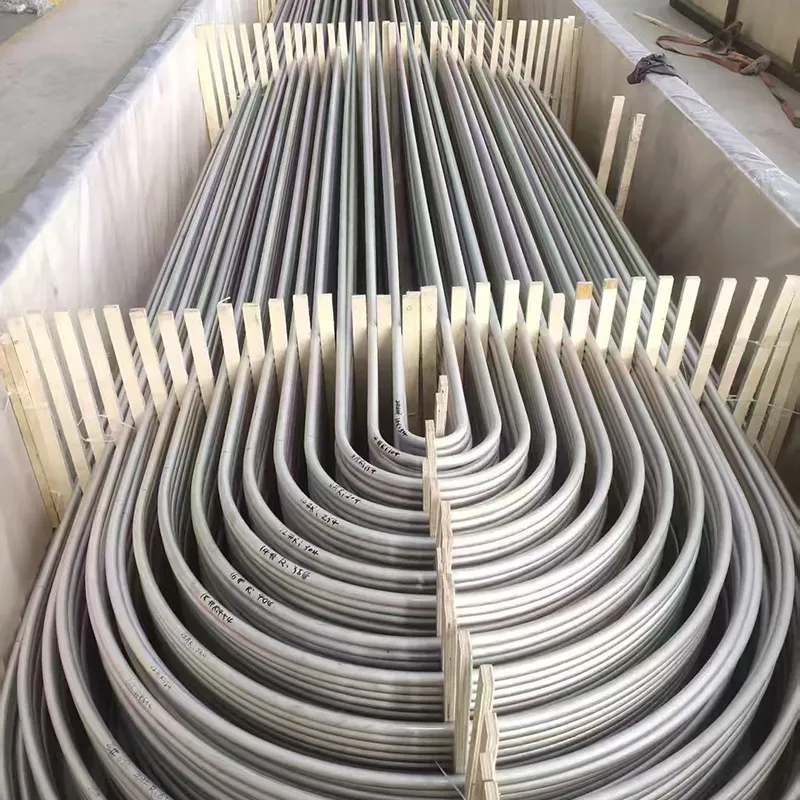

Length: Up to 30m (straight lengths); U-bent tubes available per customer drawing
OD Tolerances:
Standard: ±0.10mm
Precision: ±0.05mm (upon request)
Wall Thickness Tolerances:
Standard: ±10% of nominal
Precision: ±8% of nominal (upon request)
Straightness: 0.5mm per 1000mm length typical, tighter upon request
Surface Roughness (Internal) :
Standard: Ra ≤ 0.8μm
Polished / Bright Annealed: Ra ≤ 0.4μm (upon request)
|
ANSI B 36.19/ANSI B36.10 DIMENSIONS OF SEAMLESS &WELDED STAINLESS STEEL PIPE |
|||||||||||||||||||
|
Nominalsize |
mm |
ANSIB36.19 |
ANSIB36.10ANSIB36.10 |
||||||||||||||||
|
DN |
NPS |
mm |
5S |
10S |
40S |
80S |
10 |
20 |
30 |
STD |
40 |
60 |
XS |
80 |
100 |
120 |
140 |
160XXS |
|
|
6 |
1/8" |
10.29 |
|
1.24 |
1.73 |
2.41 |
|
|
|
1.73 |
1.73 |
|
2.41 |
2.41 |
|
|
|
|
|
|
8 |
1/4" |
13.72 |
|
1.65 |
2.24 |
3.02 |
|
|
|
2.24 |
2.24 |
|
3.02 |
3.02 |
|
|
|
|
|
|
10 |
3/8" |
17.15 |
|
1.65 |
2.31 |
3.20 |
|
|
|
2.31 |
2.31 |
|
3.20 |
3.20 |
|
|
|
|
|
|
15 |
1/2" |
21.34 |
1.65 |
2.11 |
2.77 |
3.73 |
|
|
|
2.77 |
2.77 |
|
3.73 |
3.73 |
|
|
|
4.78 |
7.47 |
|
20 |
3/4" |
26.67 |
1.65 |
2.11 |
2.87 |
3.91 |
|
|
|
2.87 |
2.87 |
|
3.91 |
3.91 |
|
|
|
5.56 |
7.82 |
|
25 |
1" |
33.4 |
1.65 |
2.77 |
3.38 |
4.55 |
|
|
|
3.38 |
3.38 |
|
4.55 |
4.55 |
|
|
|
6.35 |
9.09 |
|
32 |
1 1/4" |
42.16 |
1.65 |
2.77 |
3.56 |
4.85 |
|
|
|
3.56 |
3.56 |
|
4.85 |
4.85 |
|
|
|
6.35 |
9.70 |
|
40 |
1 1/2" |
48.26 |
1.65 |
2.77 |
3.68 |
5.08 |
|
|
|
3.68 |
3.68 |
|
5.08 |
5.08 |
|
|
|
7.14 |
10.16 |
|
50 |
2" |
60.33 |
1.65 |
2.77 |
3.91 |
5.54 |
|
|
|
3.91 |
3.91 |
|
5.54 |
5.54 |
|
|
|
8.74 |
11.07 |
|
65 |
2 1/2" |
73.03 |
2.11 |
3.05 |
5.16 |
7.01 |
|
|
|
5.16 |
5.16 |
|
7.01 |
7.01 |
|
|
|
9.52 |
14.02 |
|
80 |
3" |
88.9 |
2.11 |
3.05 |
5.49 |
7.62 |
|
|
|
5.49 |
5.49 |
|
7.62 |
7.62 |
|
|
|
11.13 |
15.24 |
|
90 |
3 1/2" |
101.6 |
2.11 |
3.05 |
5.74 |
8.08 |
|
|
|
5.74 |
5.74 |
|
8.08 |
8.08 |
|
|
|
|
|
|
100 |
4" |
114.3 |
2.11 |
3.05 |
6.02 |
8.56 |
|
|
|
6.02 |
6.02 |
|
8.56 |
8.56 |
|
11.13 |
|
13.50 |
17.12 |
|
125 |
5” |
141.3 |
2.77 |
3.40 |
6.55 |
9.52 |
|
|
|
6.55 |
6.55 |
|
9.52 |
9.52 |
|
12.70 |
|
15.90 |
19.05 |
|
150 |
6" |
168.28 |
2.77 |
3.40 |
7.11 |
10.97 |
|
|
|
7.11 |
7.11 |
|
10.97 |
10.97 |
|
14.30 |
|
18.20 |
21.95 |
|
200 |
8" |
219.08 |
2.77 |
3.76 |
8.18 |
12.70 |
|
6.35 |
7.04 |
8.18 |
8.18 |
10.30 |
12.70 |
12.70 |
15.10 |
18.20 |
20.60 |
23.00 |
22.22 |
|
250 |
10" |
273.05 |
3.40 |
4.19 |
9.27 |
12.70 |
|
6.35 |
7.80 |
9.27 |
9.27 |
12.70 |
12.70 |
15.09 |
18.26 |
21.44 |
25.40 |
28.58 |
|
|
300 |
12" |
323.85 |
3.96 |
4.57 |
9.52 |
12.70 |
|
6.35 |
8.38 |
9.52 |
10.31 |
14.27 |
12.70 |
17.48 |
21.44 |
25.40 |
28.58 |
33.32 |
|
|
350 |
14" |
355.6 |
3.98 |
4.78 |
|
|
6.35 |
7.92 |
9.52 |
9.52 |
11.13 |
15.09 |
12.70 |
19.05 |
23.83 |
27.79 |
31.75 |
35.71 |
|
|
400 |
16" |
406.4 |
4.19 |
4.78 |
|
|
6.35 |
7.92 |
9.52 |
9.52 |
12.70 |
16.66 |
12.70 |
21.44 |
26.19 |
30.96 |
36.53 |
40.49 |
|
|
450 |
18" |
459.2 |
4.19 |
4.78 |
|
|
6.35 |
7.92 |
11.13 |
9.52 |
14.27 |
19.05 |
12.70 |
23.83 |
29.36 |
34.92 |
39.67 |
45.24 |
|
|
500 |
20" |
508 |
4.77 |
5.53 |
|
|
6.35 |
9.52 |
12.70 |
9.52 |
15.09 |
20.62 |
12.70 |
26.19 |
32.54 |
38.10 |
44.45 |
50.01 |
|
|
550 |
22" |
558.8 |
4.77 |
5.53 |
|
|
6.35 |
9.52 |
12.70 |
9.52 |
15.87 |
22.22 |
12.70 |
28.57 |
34.92 |
41.27 |
47.62 |
53.97 |
|
|
600 |
24" |
609.6 |
5.54 |
6.35 |
|
|
6.35 |
9.52 |
14.70 |
9.52 |
17.48 |
24.61 |
12.70 |
30.96 |
38.89 |
46.02 |
52.37 |
59.94 |
|
|
650 |
26" |
660.4 |
|
|
|
|
7.92 |
12.70 |
|
9.52 |
|
|
12.70 |
|
|
|
|
|
|
|
700 |
28" |
711.2 |
|
|
|
|
7.92 |
12.70 |
15.88 |
9.52 |
|
|
12.70 |
|
|
|
|
|
|
|
750 |
30" |
762 |
6.35 |
7.92 |
|
|
7.92 |
12.70 |
15.88 |
9.52 |
|
|
12.70 |
|
|
|
|
|
|
|
800 |
32" |
812.8 |
|
|
|
|
7.92 |
12.70 |
15.88 |
9.52 |
|
|
12.70 |
|
|
|
|
|
|
El acero de Womic ofrece una amplia gama de superficie Acabados para satisfacer diversas aplicaciones industriales, sanitarias y de alta pureza.
|
Tipo de superficie |
Descripción |
Aplicaciones típicas |
|

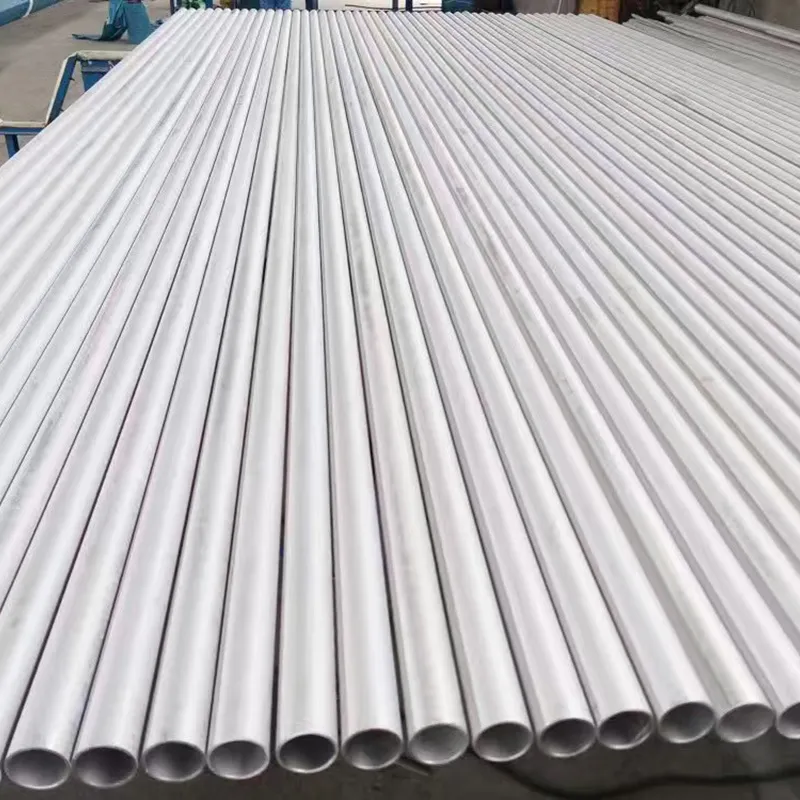

Recocido & Pickled (AP Finish) |
Apariencia plata brillante después Tratamiento ácido, superficie libre de óxido. |
Calor industrial general Intercambiadores, condensadores, calderas. |
|

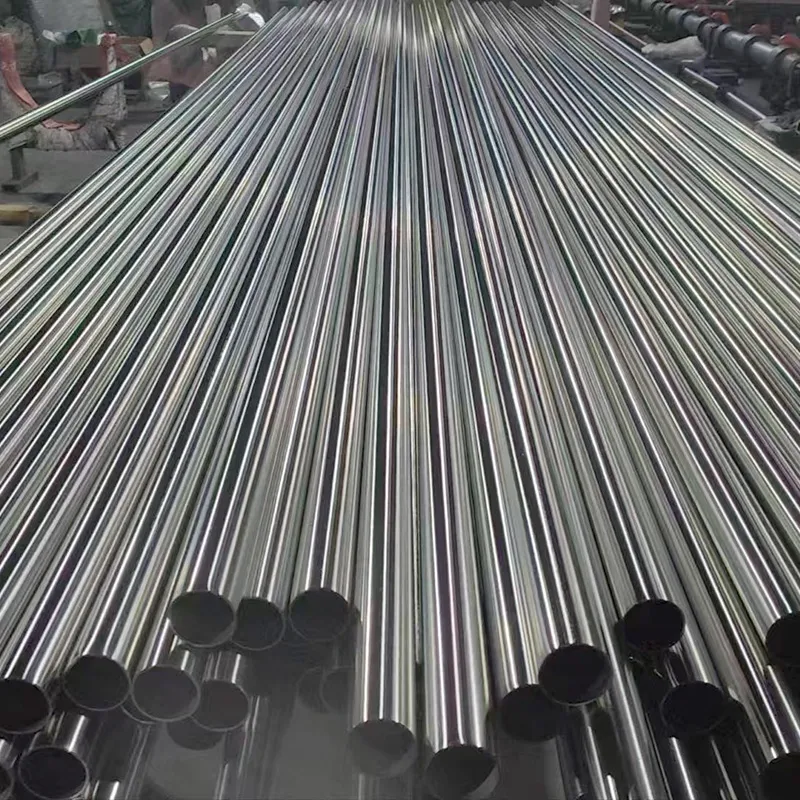

Brillante Recocido (acabado BA) |
Superficie similar a un espejo obtenida Mediante recocido en atmósfera controlada (hidrógeno o vacío). Sin decapado Requerido. |
Industria farmacéutica, procesamiento de alimentos, Intercambiadores de calor de alta pureza y sanitarios. |
|
Pulido Acabado (180 #, 240 #, 320 #, 400 #) |
Acabado mecánico liso, reducido Rugosidad superficial. |
Aplicaciones de ensuciamiento reducidas, alimentos Procesamiento, lácteos. |
|
Espejo Pulido (8K) |
Superficie ultra reflectante, Rugosidad extremadamente baja (Ra ≤ 0.2μm). |
Farmacéutico de alta pureza, Semiconductores, biotecnología. |
|
Electropulido Acabado |
Extremadamente limpio, suave y Acabado higiénico con resistencia a la corrosión mejorada. |
Farmacéutica, biotecnología, Sistemas de agua ultra-pura. |
|
Pasivados Acabado |
Superficie tratada químicamente a Mejorar la película protectora pasiva. |
Servicio de corrosión crítica, Sistemas de alta pureza. |
Cada tubo del cambiador de calor del acero inoxidable Superficie se inspecciona para brillo uniforme, ausencia de fosos, arañazos y Calidad de acabado consistente. La rugosidad de la superficie interna (Ra) puede ser certificada Bajo petición.
Cada tubo del cambiador de calor del acero inoxidable Se somete a una inspección exhaustiva de acuerdo con ASTM, EN y GB Normas para garantizar la fiabilidad y el rendimiento:
|
Prueba/inspección |
Descripción |
Aplicabilidad |
|
Visual & Inspección dimensional |
Acabado superficial, OD, WT, longitud, Redondez, rectitud comprobada. |
100% |
|
Hidrostática Prueba de presión |
100% probado para fugas y Resistencia de presión. Presión mínima de prueba según ASTM A213. |
100% |
|
Neumático Prueba de presión |
Prueba de presión de aire bajo el agua para Detección de fugas (opcional). |
A petición |
|
Eddy Prueba actual (ECT) |
Detecta la superficie y sub-superficie Imperfecciones en tubos sin costura y soldados. |
100% |
|
Ultrasónico Prueba (UT) |
Asegura la integridad interna del Pared del tubo. |
A petición |
|
Positivo Identificación de materiales (PMI) |
Confirma el grado químico correcto (Contenido de Cr, Ni, Mo). |
100% (por calor) |
|
Intergranular Prueba de corrosión (IGC) |
Valida la resistencia a Sensibilización (ASTM A262 Práctica E). |
Por calor/lote |
|
Aplanamiento Prueba |
Evalúa la ductilidad y Capacidad de deformación (por ASTM A450). |
Por calor/lote |
|
La quema Prueba |
Evalúa la capacidad de expansión Sin agrietarse (por ASTM A450). |
Por calor/lote |
|
Reverso Prueba de aplanamiento |
Para tubos soldados-evalúa la soldadura Ductilidad de costura. |
Por calor/lote |
|
Dureza Pruebas |
Rockwell (HRB) o Brinell (HBW) - Confirma el cumplimiento mecánico. |
Por calor/lote |
|
Tracción Pruebas |
Confirma resistencia a la tracción, rendimiento Fuerza y elongación. |
Por calor/lote |
|
Superficie Comprobación de la aspereza (Ra) |
Para sanitarios, pulidos o BA Tubos-medición perfilómetro. |
A petición |
|
Limpieza Prueba |
Para el grado farmacéutico y alimenticio Tubos-prueba del residuo. |
A petición |
|
Tercer partido Inspección |
SGS / BV / TUV / DNV / LR- Prueba y certificación atestiguadas. |
A petición del cliente |
Estas extensas pruebas aseguran que cada intercambiador de calor de acero inoxidable Tubo de acero Woman cumple con los más altos estándares internacionales para Fiabilidad, longevidad y rendimiento de transferencia de calor
Tubos intercambiadores de calor de acero inoxidable son ideales Para una amplia variedad de industrias, ofreciendo vida de servicio larga y la corrosión Resistencia en condiciones exigentes de la transferencia de calor:
|
Industria |
Aplicaciones típicas |
|
Potencia Generación |
Condensadores, calentadores de agua de alimentación, Recalentadores separadores de humedad (MSR), sistemas de agua de refrigeración, superficie de vapor Condensadores. |
|
Químico Procesamiento |
Intercambiadores de calor de carcasa y tubos, Evaporadores, cristalizadores, reboilers, refrigeradores ácidos, calentadores de proceso. |
|
Petroquímica & Refinación |
Calentadores de petróleo crudo, fraccionador Condensadores, refrigeradores del gas, cambiadores de calor de la refinería, refrigeradores de la unidad de la alquilación. |
|
Marina Ingeniería |
Condensadores refrigerados por agua de mar, Cambiadores de calor del agua del lastre, sistemas de enfriamiento del motor, refrigeradores de aceite hidráulicos (Certificaciones de clasificación de buques disponibles en ABS, BV, DNV, LR, GL, RINA, CCS, KR, NK). |
|
HVAC & Refrigeración |
Los evaporadores Chiller y Condensadores, bobinas de la unidad de tratamiento de aire, serpentines de enfriamiento, recuperación de calor Ventiladores. |
|
Comida & Industria de bebidas |
Pasteurizadores, esterilizadores, leche Sistemas de refrigeración, intercambiadores de calor de elaboración de la cerveza, sistemas de calefacción CIP. |
|
Farmacéutica Equipo |
Generadores de vapor puro, Intercambiadores de calor de agua por inyección (WFI), calentadores de procesos sanitarios, Esterilizadores. |
|
Desalinización Plantas |
Precalentadores de salmuera, calentadores de salmuera, Evaporadores de flash de múltiples etapas (MSF), precalentadores de ósmosis inversa. |
|
Pulpa & Industria papelera |
Evaporadores de licor negro, digestor Intercambiadores de calor, calentadores de plantas de lejía. |
|
Residuos Recuperación de calor |
Generadores de vapor de recuperación de calor (HRSG), economizadores, calderas de calor residual. |
Cada tubo del cambiador de calor del acero inoxidable es Embalado de forma segura y claramente etiquetado para garantizar un transporte seguro y eficiente Mundial. Se tiene especial cuidado para proteger los extremos de los tubos, las superficies internas y Evitar la flexión durante el tránsito.
|
Tipo de embalaje |
Descripción |
Adecuado para |
|
Embalaje del paquete (hexagonal) |
Paquete hexagonal con tejido Embalaje, paquete de tiras de hierro, tapa de plástico en ambos extremos. |
Transporte en camión local, estándar Tubos industriales. |
|
Embalaje del paquete (cuadrado) |
Paquete cuadrado con correas de acero, Tapas de extremo de plástico, papel de barrera contra la humedad. |
Transporte digno del mar de la exportación. |
|
Embalaje de madera del cajón |
Cajas de madera con relleno de espuma, Separación individual del tubo, casquillos de extremo plásticos. |
Tubos de alto valor, pulidos/BA Acabado, tubos de larga longitud. |
|
Embalaje de acero del Cajon |
Cajas de acero reforzado con Acolchado interno, adecuado para tubos largos y de pared pesada. |
Tubos pesados, paquete múltiple Consolidación. |
|
Envoltura individual del tubo |
Cada tubo envuelto en papel VCI o Manguito de plástico, con tapas de extremo, luego incluido. |
Alta pureza, sanitarios y Tubos electropulidos. |
|
Embalaje del tubo de la U-curva |
Tubos de la U-curva embalados en aduana Cajas de madera con sillas de apoyo para mantener el radio de curvatura. |
Tubos del cambiador de calor de la U-doblada. |
Fin Protección: Plástico Tapas en ambos extremos para todos los tubos
Humedad Protección: Papel VCI O barrera de la humedad que envuelve para la carga de mar
Etiquetado: Grado, número de calor, estándar, Dimensiones, número PO
Documentación: Lista de embalaje, prueba de material Informes (MTR), certificados de inspección
Directo La cooperación con los armadores globales asegura la carga más competitiva Tasas.
Profesional Equipos de carga y seguridad-cuidado especial para los haces de tubos para evitar la flexión, Rascarse, y acabar con el daño.
Eficiente Preparación de documentos-EN 10204 3,1/3,2 certificados, MTR, informes PMI, informes de inspección-minimización Retrasos en aduanas.
Rápido Tiempo de entrega- Tamaños estándar (19,05mm x 1,65mm, 25,4mm x 2,11mm, etc.) en stock Más de 5.000 toneladas.
Continua Seguimiento de carga y seguimiento postventa para garantizar una llegada sin problemas al destino.
Personalizado Longitud de corte disponible A petición-longitudes rectas de hasta 30m.
U-curva Fabricación del tubo- Flexión personalizada por dibujo del cliente con tratamiento térmico completo después de doblar.
Por quéElija acero inoxidable de Womic Tubo de acero del cambiador de calor
El acero de Womic es fabricante de confianza y Exportador que se especializa en los tubos del cambiador de calor del acero inoxidable, confiado a Entregando calidad superior y servicio profesional para el calor global Industria de transferencia.
Estricto Control de calidad bajo ISO 9001, PED 2014/68/EU, Y ASME Certificación del código de caldera y recipiente a presión.
Moderno Líneas de producción-frío Molinos de pilger, molinos de tubo soldado TIG, hornos de recocido brillante.
Experimentado Técnicos- Especializado en la fabricación del tubo del cambiador de calor con tolerancias apretadas.
Completa Pruebas, inspección y documentación de apoyo-incluyendo 100% Eddy Current pruebas y Pruebas hidrostáticas.
Flexible Personalización- Especial OD, WT, longitud, acabado superficial (BA, pulido, electropulido), Doblados en U.
Rápido Ciclo de producción- Fabricación de tubos sin costura y soldados con tiempos de entrega competitivos.
Fiable Envío global-a Puertos principales (Houston, Rotterdam, Singapur, Shanghai, Dubai, etc.).
Directo Molino de precios-no Intermediarios, asegurando costos competitivos.
Amplio Gama material-de TP304/304L y TP316/316L a TP321/321H, TP347/347H, duplex 2205, duplex estupendo 2507, y aleaciones de níquel.
Por favor Contacta con nosotros:
Sitio web: www.womicstainless.com
Correo electrónico: info@womicstainless.com
Tel/ WhatsApp / WeChat:
Victor: 86 15575100681
Jack: 86 18390957568
Womic Steel-Su socio confiable para la alta calidad Tubos sin soldadura del acero inoxidable, tubos clad metalúrgicamente enlazados, y aduana Soluciones para aplicaciones resistentes a la corrosión.
