Womic Stainless Steel Co., Ltd
1. corrosión y resistencia de oxidación:
Excelente Resistencia a la oxidación y escalamiento a altas temperaturas, lo que lo hace adecuado Para el horno y el equipo de procesamiento térmico.
2. fuerza de alta temperatura:
Estabilidad mecánica superior Y fuerza en ambientes de temperatura elevada.
3. buena soldabilidad y fabricación:
Acero inoxidable 309 Las tuberías pueden soldarse y fabricarse utilizando procesos de soldadura convencionales.
4. calidad superficial:
Ánima interna lisa y uniforme Superficie externa adecuada para sistemas de tuberías industriales.
5. Certificación internacional:
Las tuberías pueden ser certificadas por ABS, BV, DNV, LR, GL, RINA, CCS, KR y NK, y también cumplen con NORSOK Para proyectos offshore cuando sea necesario.
Acero inoxidable The309 Pipeproducred cerca El acero de Womic se ajusta a las especificaciones internacionales múltiples usadas adentro Aplicaciones industriales de alta temperatura.
|
Estándar |
Descripción |
Grado/material equivalente Número |
|
ASTM A312 / A213 / A269 |
Tubos y tuberías de acero inoxidable Para el servicio de la presión y de alta temperatura |
TP309 |
|
EN 10216-5 |
Tubos inconsútiles del acero inoxidable para Propósitos de la presión |
1,4828 (X15CrNiSi20-12) |
|
DIN 17456 / DIN 17458 |
Austenítico inoxidable sin costura Tubos |
X15CrNiSi20-12 |
|
JIS G3459 / G3463 |
Tuberías de acero inoxidables para Servicio de calor-resistencia |
SUS309S |
|
GB/T 14976 |
Tubos sin soldadura de acero inoxidable para Transporte de fluidos |
0Cr23Ni13 |
Estas normas aseguran que el acero inoxidable that309 Requisitos globales de Pipemeets para la composición química, mecánica Rendimiento, tolerancia dimensional y procedimientos de inspección.
Diferentes Las especificaciones se pueden personalizar de acuerdo con requisitos especiales.
|
Estándar de ejecución |
Estándar principal |
Grado estándar |
|
GB (China) |
GB13296, GB/T14976, GB5310, GB/T21833 |
06Cr19Ni10, 022Cr19Ni10, 06Cr25Ni20, 07Cr17Ni12Mo2, 022Cr17Ni12Mo2, 07Cr19Ni11Nb, 022Cr22Ni5Mo3N |
|
NB (China Petroquímica Estándar) |
NB/T 47019,1, NB/T 47019,5, NB/T 47019,6, NB/T 47019,7, NB/T 47019,9 |
06Cr19Ni10, 022Cr19Ni10, 06Cr25Ni20, 07Cr17Ni12Mo2, 06Cr19Ni13Mo3, 07Cr18Ni11Ti, 07Cr18Ni11Nb |
|
ASTM (EE. UU.) |
ASTM / ASME SA213,ASTM A249-24, ASTM A269,ASTM A312-24, ASTM A358-24, ASTM A376,ASTM A450,ASTM A511, ASTM B677, ASTM B622, ASTM B626, ASTM B464, ASTM B466,ASTM B677, ASTM A778-24, ASTM A813-24, ASTM A1016-23, ASTM A999-23, ASTM A789-24, ASTM A790-24 |
304 / 304L,304N,TP304H,TP309,TP310S,S 316 / 316L,TP316H,TP316N,TP316LN,TP316Ti, TP317L/317.321/321H, 347/ 347H, S31254 (904L equivalente), S31803 (dúplex), S32205, S32750, S32760, S32404, S32550, S32520, S32900, S39274,UNS N08825, UNS N06625, UNS N10276, aleación 20, Incoloy 800, Inconel 600, Inconel 690, Hastelloy B2, aleación 200/201, C22 Hastelloy |
|
ASME (EE. UU.) |
SA/SB213, SA268, SA312, SA376, SA789, SA790, SB407, SB423, SB444, SB677 |
TP304/L/H, TP316/L/H/Ti, TP321/H, TP347/H, TP904L, S31254, S31803, S32205, S32750, S32760, N08810, N08825, N08020 |
|
EN / DIN (Europa) |
EN 10216-5, EN 10297-2, EN 10217-7 (2021),EN 10312 |
X2CrNi18-9 (1,4307), X5CrNi18-10 (1,4301), X2CrNiMo17-12-2 (1,4404), X5CrNiMo17-12-2 (1,4401), X6CrNiMoTi17-12-2 (1,4571), X2CrNiMoN22-5-3 (1,4462) |
|
JIS (Japón) |
JIS G3459, JIS G3463 |
SUS304/TP, SUS304LTP, SUS304HTB, SUS316/TP, SUS316LTP, SUS321TP, SUS347TP, SUS310STP |
|
GOST (Rusia) |
GOST 9941, GOST 5632 |
08Х18Н10, 12Х18Н10Т, 10Х17Н13М2Т, 03Х17Н14М3, 08Х22Н6Т, 10Х17Н13М2Т, 03Х21Н21М4ГГТ |
|
ISO (internacional) |
ISO 1127, ISO 9329-4 |
X2CrNi18-9, X2CrNiMo17-12-2, X2CrNiMoN22-5-3, X2CrNiMo17-13-3 |
|
Elemento |
C |
Mn |
P |
S |
Si |
Cr |
Ni |
|
Tubería de acero inoxidable 309 |
≤ 0,20 |
≤ 2,00 |
≤ 0.045 |
≤ 0,03 |
≤ 1,00 |
22,0-24,0 |
12,0-15,0 |
El cromo más alto y el contenido de níquel in309 El acero inoxidable Pipeproporciona resistencia de oxidación superior y Rendimiento mejorado en entornos de servicio de alta temperatura.
The309 acero inoxidable Pipeofers Resistencia estable y buena ductilidad para aplicaciones industriales y térmicas.
|
Propiedad |
Unidad |
309 |
|
Resistencia a la tracción |
MPa |
≥ 515 |
|
Fuerza de rendimiento |
MPa |
≥ 205 |
|
Alargamiento |
% |
≥ 40 |
|
Dureza (Brinell) |
HBW |
≤ 217 |
|
Densidad |
G/cm³ |
7,98 |
|
Gama de fusión |
°C |
1398-1454 |
309 tubos de acero inoxidable son typicallysolution Recocido a 1040-1100 °C seguido de enfriamiento rápido.
Este tratamiento térmico restaura la resistencia a la corrosión, Mejora la ductilidad, y asegura la microestructura estable para la temperatura alta Entornos de servicio.
Las tuberías se suministran normalmente inrecocido y Condición conservada en vinagre, proporcionando una superficie limpia y una corrosión excelente Resistencia. Los acabados brillantes recocidos o pulidos se pueden suministrar a pedido.
Womic Steel adopta tecnología de producción avanzada para Asegure el acero inoxidable inconsútil Each309 Pipemeets exacto Especificaciones y calidad superficial impecable.
1. selección de la materia prima: High-quality309
Molinos certificados de los billetes inoxidables de la tubería de acero (Baosteel, TISCO,
POSCO.
2. calefacción y piercing: palanquillas calentadas a una temperatura controlada y perforadas
Utilizando un molino perforador rotatorio para formar conchas huecas.
Laminación en caliente: Conchas alargadas y enrolladas al tamaño deseado.
4. dibujo frío/Pilering frío: Tubos refinados a las dimensiones exactas y mejorados
Acabado superficial.
5. recocido de la solución: Tratamiento térmico para restaurar resistencia a la corrosión y
Ductilidad.
Decapado y pasivación: eliminación de óxidos y creación de película pasiva
Protección contra la corrosión mejorada.
7. enderezamiento y calibración dimensional: asegura redondez constante y
Uniformidad de la pared.
8. inspección final y marcado: Cada tubo probado, marcado con el grado, calor
Número, y estándar antes de embalar.
Este proceso garantiza un agujero interno liso, alto Integridad estructural, y resistencia a la corrosión excepcional a través de todos los lotes Tubería de acero sin costura 309 de Womic Steel.
Womic Steel utiliza la fabricación de última generación Tecnología para asegurar especificaciones exactas soldadas con autógena every309 de Pipemeets del acero inoxidable y entrega calidad superficial excelente y Rendimiento.
1.Raw Selección de material: tiras/coilsfrom de acero inoxidable High-quality309 proveedores certificados (por ejemplo, Baosteel, TISCO, POSCO).10. inspección y marcado final: Cada tubo se somete a controles dimensionales y Inspección visual antes del embalaje.
• Wall Thickness:0.5mm –
50mm (SCH 5S – SCH XXS)
• Length:Up to 12m (fixed or random)
• Tolerances: According toASTM A999 / EN ISO
1127
Standard pipe dimensions followANSI B36.19 and ANSI B36.10.
|
ANSI B 36.19/ANSI B36.10 DIMENSIONS OF SEAMLESS &WELDED STAINLESS STEEL PIPE |
|||||||||||||||||||
|
公称尺寸 |
外径 |
ANSIB36.19 |
ANSIB36.10ANSIB36.10 |
||||||||||||||||
|
DN |
NPS |
mm |
5S |
10S |
40S |
80S |
10 |
20 |
30 |
STD |
40 |
60 |
XS |
80 |
100 |
120 |
140 |
160XXS |
|
|
6 |
1/8" |
10.29 |
|
1.24 |
1.73 |
2.41 |
|
|
|
1.73 |
1.73 |
|
2.41 |
2.41 |
|
|
|
|
|
|
8 |
1/4" |
13.72 |
|
1.65 |
2.24 |
3.02 |
|
|
|
2.24 |
2.24 |
|
3.02 |
3.02 |
|
|
|
|
|
|
10 |
3/8" |
17.15 |
|
1.65 |
2.31 |
3.20 |
|
|
|
2.31 |
2.31 |
|
3.20 |
3.20 |
|
|
|
|
|
|
15 |
1/2" |
21.34 |
1.65 |
2.11 |
2.77 |
3.73 |
|
|
|
2.77 |
2.77 |
|
3.73 |
3.73 |
|
|
|
4.78 |
7.47 |
|
20 |
3/4" |
26.67 |
1.65 |
2.11 |
2.87 |
3.91 |
|
|
|
2.87 |
2.87 |
|
3.91 |
3.91 |
|
|
|
5.56 |
7.82 |
|
25 |
1" |
33.4 |
1.65 |
2.77 |
3.38 |
4.55 |
|
|
|
3.38 |
3.38 |
|
4.55 |
4.55 |
|
|
|
6.35 |
9.09 |
|
32 |
1 1/4" |
42.16 |
1.65 |
2.77 |
3.56 |
4.85 |
|
|
|
3.56 |
3.56 |
|
4.85 |
4.85 |
|
|
|
6.35 |
9.70 |
|
40 |
1 1/2" |
48.26 |
1.65 |
2.77 |
3.68 |
5.08 |
|
|
|
3.68 |
3.68 |
|
5.08 |
5.08 |
|
|
|
7.14 |
10.16 |
|
50 |
2" |
60.33 |
1.65 |
2.77 |
3.91 |
5.54 |
|
|
|
3.91 |
3.91 |
|
5.54 |
5.54 |
|
|
|
8.74 |
11.07 |
|
65 |
2 1/2" |
73.03 |
2.11 |
3.05 |
5.16 |
7.01 |
|
|
|
5.16 |
5.16 |
|
7.01 |
7.01 |
|
|
|
9.52 |
14.02 |
|
80 |
3" |
88.9 |
2.11 |
3.05 |
5.49 |
7.62 |
|
|
|
5.49 |
5.49 |
|
7.62 |
7.62 |
|
|
|
11.13 |
15.24 |
|
90 |
3 1/2" |
101.6 |
2.11 |
3.05 |
5.74 |
8.08 |
|
|
|
5.74 |
5.74 |
|
8.08 |
8.08 |
|
|
|
|
|
|
100 |
4" |
114.3 |
2.11 |
3.05 |
6.02 |
8.56 |
|
|
|
6.02 |
6.02 |
|
8.56 |
8.56 |
|
11.13 |
|
13.50 |
17.12 |
|
125 |
5” |
141.3 |
2.77 |
3.40 |
6.55 |
9.52 |
|
|
|
6.55 |
6.55 |
|
9.52 |
9.52 |
|
12.70 |
|
15.90 |
19.05 |
|
150 |
6" |
168.28 |
2.77 |
3.40 |
7.11 |
10.97 |
|
|
|
7.11 |
7.11 |
|
10.97 |
10.97 |
|
14.30 |
|
18.20 |
21.95 |
|
200 |
8" |
219.08 |
2.77 |
3.76 |
8.18 |
12.70 |
|
6.35 |
7.04 |
8.18 |
8.18 |
10.30 |
12.70 |
12.70 |
15.10 |
18.20 |
20.60 |
23.00 |
22.22 |
|
250 |
10" |
273.05 |
3.40 |
4.19 |
9.27 |
12.70 |
|
6.35 |
7.80 |
9.27 |
9.27 |
12.70 |
12.70 |
15.09 |
18.26 |
21.44 |
25.40 |
28.58 |
|
|
300 |
12" |
323.85 |
3.96 |
4.57 |
9.52 |
12.70 |
|
6.35 |
8.38 |
9.52 |
10.31 |
14.27 |
12.70 |
17.48 |
21.44 |
25.40 |
28.58 |
33.32 |
|
|
350 |
14" |
355.6 |
3.98 |
4.78 |
|
|
6.35 |
7.92 |
9.52 |
9.52 |
11.13 |
15.09 |
12.70 |
19.05 |
23.83 |
27.79 |
31.75 |
35.71 |
|
|
400 |
16" |
406.4 |
4.19 |
4.78 |
|
|
6.35 |
7.92 |
9.52 |
9.52 |
12.70 |
16.66 |
12.70 |
21.44 |
26.19 |
30.96 |
36.53 |
40.49 |
|
|
450 |
18" |
459.2 |
4.19 |
4.78 |
|
|
6.35 |
7.92 |
11.13 |
9.52 |
14.27 |
19.05 |
12.70 |
23.83 |
29.36 |
34.92 |
39.67 |
45.24 |
|
|
500 |
20" |
508 |
4.77 |
5.53 |
|
|
6.35 |
9.52 |
12.70 |
9.52 |
15.09 |
20.62 |
12.70 |
26.19 |
32.54 |
38.10 |
44.45 |
50.01 |
|
|
550 |
22" |
558.8 |
4.77 |
5.53 |
|
|
6.35 |
9.52 |
12.70 |
9.52 |
15.87 |
22.22 |
12.70 |
28.57 |
34.92 |
41.27 |
47.62 |
53.97 |
|
|
600 |
24" |
609.6 |
5.54 |
6.35 |
|
|
6.35 |
9.52 |
14.70 |
9.52 |
17.48 |
24.61 |
12.70 |
30.96 |
38.89 |
46.02 |
52.37 |
59.94 |
|
|
650 |
26" |
660.4 |
|
|
|
|
7.92 |
12.70 |
|
9.52 |
|
|
12.70 |
|
|
|
|
|
|
|
700 |
28" |
711.2 |
|
|
|
|
7.92 |
12.70 |
15.88 |
9.52 |
|
|
12.70 |
|
|
|
|
|
|
|
750 |
30" |
762 |
6.35 |
7.92 |
|
|
7.92 |
12.70 |
15.88 |
9.52 |
|
|
12.70 |
|
|
|
|
|
|
|
800 |
32" |
812.8 |
|
|
|
|
7.92 |
12.70 |
15.88 |
9.52 |
|
|
12.70 |
|
|
|
|
|
|
Womic Steel ofrece una amplia gama de acabados superficiales a Cumplir con diversas aplicaciones industriales, sanitarias y decorativas.
|
Tipo inoxidable de la superficie de la tubería de acero 309 |
309 Inoxidable Descripción de la tubería de acero |
|
Recocido & Pickled (AP Finish) |
Plata brillante Apariencia después del tratamiento ácido, adecuado para tuberías industriales. |
|
Brillante Recocido (acabado BA) |
Como espejo Superficie obtenida mediante recocido en atmósfera controlada. |
|
Pulido Acabado (180 #, 240 #, 320 #, 400 #, 600 #) |
Suave Acabado mecánico adecuado para uso decorativo y arquitectónico. |
|
Espejo Pulido (8K) |
Ultra-reflectante Superficie ideal para diseño sanitario y de gama alta. |
|
Cepillado /Hairline Finish |
Satin lineal Textura para muebles y diseño de interiores. |
|
Pasivados Acabado |
Superficie Tratado químicamente para mejorar la protección contra la corrosión. |
|
Electropulido Acabado |
Extremadamente Acabado limpio, liso e higiénico ideal para alimentos y productos farmacéuticos Equipo. |
Cada 316 y la superficie inoxidable de la tubería de acero 316L es Inspeccionado para un brillo uniforme, ausencia de fosos y calidad de acabado consistente.
Every309 Inoxidable Steel Pipeexperimenta la inspección completa de acuerdo con ASTM, Normas EN y GB para garantizar la fiabilidad y el rendimiento:
L inspección visual y dimensional: Superficie, redondez, y Espesor comprobado.
L Prueba de presión hidrostática: 100% probado para fugas Y resistencia a la presión.
L Prueba de corriente de Foucal: Detecta superficie y sub-superficie Imperfecciones.
L prueba ultrasónica (UT): Asegura la integridad interna del Estructura sin fisuras.
L identificación material positiva (PMI): Confirma la sustancia química correcta Grado of309Stainless Tubería de acero.
L Prueba de corrosión intergranular (IGC):Valida la resistencia a la sensibilización.
L pruebas de aplanamiento y quema: evaluar la ductilidad y Capacidad de deformación.
L Dureza y prueba extensible: Confirma mecánico Cumplimiento de las normas ASTM.
L Verificación de rugosidad y limpieza de la superficie: Para sanitario o pulido Tubos.
L inspección de terceros (SGS / BV / TUV): Disponible sobre el cliente Petición.
Estas pruebas extensas aseguran que la tubería de acero every309Stainless de Womic El acero cumple con los más altos estándares internacionales de fiabilidad y longevidad.
La tubería de acero inoxidable 309 es ampliamente utilizada en industrias Que requieren resistencia a altas temperaturas y resistencia a la oxidación:
Tubería de acero inoxidable 309 para el equipo del horno: Tubos de horno de alta temperatura y sistemas de calefacción.
Tubería de acero inoxidable 309 para la industria petroquímica: Tubería de proceso de alta temperatura y equipo de refinería.
Tubería de acero inoxidable 309 para sistemas de intercambiador de calor: Calderas, calentadores, condensadores y equipos de procesamiento térmico.
Tubería de acero inoxidable 309 para centrales eléctricas: Tuberías de vapor de alta temperatura y sistemas de energía térmica.
Tubería de acero inoxidable 309 para calefacción industrial Sistemas: Hornos de tratamiento térmico y hornos industriales.
Tubería de acero inoxidable 309 para procesamiento químico Plantas: Sistemas de tuberías resistentes a la corrosión expuestos a temperaturas elevadas.
Tubería de acero inoxidable 309 para la industria del petróleo y gas: Tuberías de refinería de alta temperatura y unidades de procesamiento.

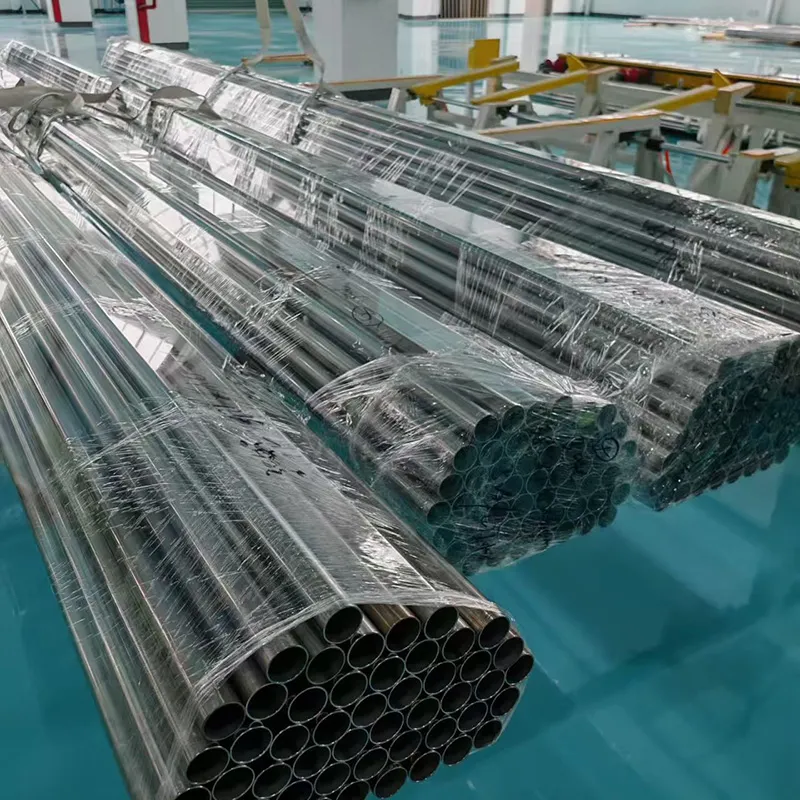

Cada tubería de acero inoxidable 309 está embalada de forma segura y Claramente etiquetados para garantizar un transporte seguro y eficiente en todo el mundo.
Embalaje general: Embalaje del paquete con la tela tejida, paquete de la tira del hierro, Tapa de plástico en dos extremos para el transporte local de camiones.
Embalaje hexagonal: Embalaje del paquete con la tela tejida, paquete de la tira del hierro, Tapa de plástico en dos extremos para el transporte local de camiones.
Embalaje de tubería soldada en tamaños medianos y grandes: Envuelto con tela tejida por Embalaje automático para el transporte marítimo de exportación.
Embalaje para tuberías soldadas de tamaño mediano y grande para exportar: embalaje de cajas de madera o acero Para el transporte mar-digno de la exportación.
Embalaje general para los productos que se exportarán: Caja de madera para la exportación Transporte.
Empaquetado del tubo de la condensación y del tubo de baja presión del calentador: Caja de madera para el camión local y Transporte mar-digno de la exportación.
1. Directo La cooperación con los armadores globales garantiza las tarifas de flete más competitivas.
2. Profesional Los equipos de carga y seguridad garantizan el envío sin daños.
3. Eficiente Preparación de documentos, minimizando los retrasos aduaneros.
4. rápido Tiempo de entrega-tamaños estándar mantenidos en stock listo más de 10.000 toneladas.
5. Continuo Seguimiento de la carga y seguimiento post-venta para asegurar la llegada sin problemas en Destino.
El acero de Womic es fabricante y un exportador de confianza Especializándose en la tubería de acero inoxidable 309, confiada a Entregando calidad superior y servicio profesional.
L Estricto Control de calidad bajo certificación ISO y PED.
L Moderno Líneas de producción y técnicos experimentados.
L Completa Pruebas, inspección y soporte de documentación.
L Flexible Personalización y opciones de acabado superficial.
L Rápido Ciclo de la producción y envío global confiable.
Para Consultas, soporte técnico, o para solicitar una cotización para su específico vestido Requisitos de tubería, por favor póngase en contacto con nosotros:
Sitio web: www.womicstainless.com
Correo electrónico: info@womicstainless.com
Tel/ WhatsApp / WeChat:
Victor: 86 15575100681
Jack: 86 18390957568
Womic Steel-Su socio de confianza Para tubos sin soldadura de acero inoxidable de alta calidad, con revestimiento metalúrgico Tubos y soluciones personalizadas para aplicaciones resistentes a la corrosión.
